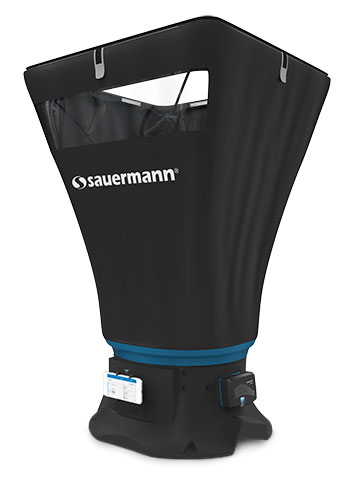

Balometro DBM 610





balometro - strumenti da laboratorio - TecnoLab
  Scheda Tecnica Balometro - strumenti da laboratorio - TecnoLab

Descrizione

Strumento Professionale per controllo e il bilanciamento del flusso d'aria nel sistema di condizionamento dell'aria.

Balometro di concezione innovativa con la parte terminale del convogliato realizzata in materiale trasparente, per permettere un perfetto accoppiamento dello strumento con svariati tipi di griglie e diffusori.

La sostituzione del convogliatore è semplice e veloce.

La direzione del flusso (mandata e ripresa) è riconosciuta automaticamente e viene visualizzata sul display.

Il Balometro DBM 610 misura simultaneamente portata e temperatura dell' aria nel campo da 40 a 3500 m3/h.

Grazie ai cappucci intercambiabili, il flusso d'aria può essere misurato su qualsiasi tipo di griglie o diffusori di aria o di scarico.

Maneggevole, leggero, permette accurate misurazioni in modo rapido e sicuro.

La versione Standard viene fornita completa di cappa di convogliamento con dimensioni 610 x 610 mm.

Sono disponibili altre quattro dimensioni opzionali: 1020 x 1020 mm; 720 x 720 mm; 720 x 1320 mm; 420 x 1520 mm



Queste cappe sono ermetiche e hanno una parte trasparente su ogni lato, così da garantire all'utente di vedere attraverso il foro e assicurare che il cappuccio sia in una buona posizione.

Le aste in vetroresina garantiscono inoltre un’elevata robustezza delle cappe.

Il reticolo di misura, fissato alla base, consente la misurazione attraverso 48 punti su tutta la superficie della griglia.

La misura viene eseguita usando un sensore di pressione differenziale, calibrato e compensato in pressione atmosferica e temperatura.

L'indicatore rimovibile ne consente l'uso anche come termometro accoppiato a sensori a termocoppia tipo K, J, T, come micromanometro.

Oltre al flusso d'aria di misurazione reale, mediante il collegamento ad un tubo di Pitot, il Balometro DBM610 può essere utilizzato come anemometro ed è in grado di misurare la velocità del flusso nel condotto dell'aria.

Il Balometro DBM610 viene fornito completo di Rapporto di taratura e borsa di trasporto.



Dati tecnici

Portata d'aria
Campo di misura da 40 a +3500 m3/h
Precisione 3% della misurazione ±10 m3/h
Risoluzione 1 m3/h
Temperatura (sulla base)
Campo di misura da 0 to 50 °C
Precisione 2% della misurazione ±0.1 °C
Risoluzione 0.1°C
Temperatura termocoppia (sul micromanometro )
Tipo termocoppia K, J, T, S
Campo di misura K : da -200 a 1300°C
J : da -100 a 750°C
T : da -200 a 400°C
S : da 0 a 1760°C
Risoluzione K : ±1,1°C o ±0,4% del valore letto
J : ±0,8°C o ±0,4% del valore letto
T : ±0,5°C o ±0,4% del valore letto
S : ±1°C o 0,4% del valore letto
Pressione
Campo di misura da -2500 a +2500 Pa
Precisione ±0,2% della misurazione ±2Pa
Risoluzione da 0.01 a 0.1 Pa
