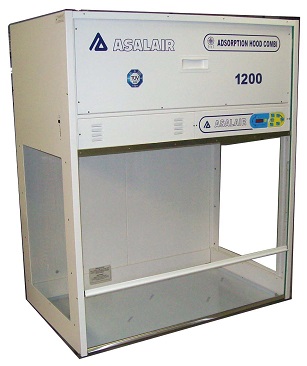

Il modulo aspirante modello 600-1200-1800 Combi è una cappa chimica aspirante da banco a filtrazione molecolare, con filtro a carbone attivo.
E’ una cabina ottima per la protezione del personale e dell’ambiente, è indicata per manipolazioni di sostanze organiche e inorganiche che producono vapori tossici o maleodoranti trattiene infatti nel suo filtro a carbone attivo tutte le molecole dannose alla respirazione e all'ambiente, non protegge però il prodotto in essa manipolato dalla contaminazione esterna.
Può essere impiegata in tutti i casi in cui non sia indispensabile proteggere il prodotto dall’aria presente in laboratorio (es. apertura di campioni biologici da analizzare, manipolazioni di sostanze organiche ed inorganiche che producono vapori tossici o maleodoranti, come protezione per centrifughe o apparati a rischio di aerosol, ecc.).
Il filtro a carbone attivo per sostanze generiche (TIPO A) assorbe la maggior parte degli idrocarburi alifatici e aromatici, solventi, vapori organici, chetoni, alcoli, acidi organici, esteri, alogeni, odori sgradevoli, composti solforati.
Per altre sostanze quali ammoniaca, aldeide e derivati, gas acidi, iodio, mercurio, è necessaria la cappa con filtro a carbone impregnato per una di queste sostanze (TIPO B).
Costruzione in acciaio con verniciatura antiacida a polvere, RAL 9010.
Può essere installata su qualsiasi banco. Il piano di lavoro è una bacinella di acciaio inox Aisi 316L 2B satinato, estraibile, che permette l'alloggiamento della cappa anche su vasche o lavelli.
Possibilità di ordinare il piano di lavoro in POLIPROPILENE BIANCO O IN GRES CERAMICO MONOLITICO ad alta resistenza agli acidi, alcali, basi e alte temperature. A richiesta con vasca e scarico.
Caratteristiche:
600 Combi filtro a carboni attivi: 10 Kg.
1200 Combi filtro a carboni attivi: 10+10 Kg.
1800 Combi filtro a carboni attivi: 10+10+10 Kg
Prefiltro in materiale sintetico classe G3 (efficienza 82%) secondo EN 779.
Struttura portante in lamiera e profilati d’acciaio, con verniciatura antiacida a polvere, RAL 9010.
Area di lavoro con piano a bacinella estraibile in acciaio AISI 316L 2B satinato.
Pannelli laterali e frontale in plexiglas.
Altezza apertura frontale mm. min. 250 – 800 max.
Contatto per regolazione aria in aspirazione in funzione dell’apertura frontale: consente di mantenere costante la barriera frontale di protezione.
Comando di aspirazione a due velocità.
Comando emergenza massima velocità.
Pannello comandi in policarbonato antigraffio con tastiera a membrana, circuito elettronico su microprocessore.
Presa di servizio, esterna alla zona di lavoro, programmabile (max 99 ore), protetta con fusibile.
Contatore e visualizzazione digitale delle ore di utilizzo filtro e lampada di servizio (max 9999).
Segnale di avviso (lampeggio del display) in caso di mancata tensione durante l’utilizzo della presa di servizio.
Elettroventilatori a basso rumore di fondo (n°1 per 600 Combi, n°2 per 1200 Combi, n°3 per 1800 Combi), con possibilità di regolare la velocità del flusso di aria, conforme a EN 60335-1, EN 50178 e EN 60950, approvazioni VDE, CE, UL.
Illuminazione 600 Combi: 1 x 15 W - 750 Lux, esterna alla zona di lavoro.
Illuminazione 1200 Combi: 2 x 15 W - 750 Lux, esterne alla zona di lavoro.
Illuminazione 1800 Combi: 3 x 15 W - 750 Lux, esterne alla zona di lavoro.
Sul pannello superiore della cappa, attacco con portagomma, per esecuzione del test sulla saturazione del filtro a carboni.
Possibilità di inserire un secondo filtro (a carboni attivi o hepa).
Altezza d'ingombro massima con convogliatore aria Ø150 mm (Ø 200 mm for 1800/R Combi) e supporto: mm 2300.
I Moduli Aspiranti COMBI possono essere forniti con:
COMBI/A: Filtro a Carboni Attivi Per Sostanze Generiche
COMBI/B: Filtro a Carboni Impregnato Per Sostanze Speciali
COMBI HEPA: Filtro ad Alta Efficienza Hepa (High Efficiency Particulate Air)
Nella versione con certificazione UNI EN 14175-1-2-3:2003, modello 600/R Combi – 1200/R Combi - 1800/R Combi la cappa è dotata di serie di raccordo convogliatore Ø 150 mm. (Ø 200 per 1800) con griglia antivento, che il cliente deve montare OBBLIGATORIAMENTE, per lo scarico all’esterno dell’aria trattata.
Nella versione con la sola certificazione secondo EN 61010-1:2001, modello 600 Combi – 1200 Combi - 1800 Combi, la cappa non necessita di alcun raccordo.
Il modulo aspirante modello 600-1200-1800 Combi è omologato e certificato da TUV SUD.

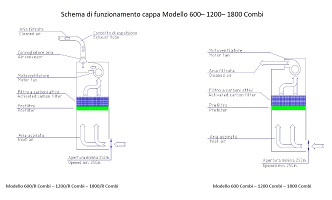

Schema di Funzionamento 600-1200-1800 combi | Tabella Assorbimento Carboni Attivi |
Modelli | 600 | 1200 | 1800 |
---|---|---|---|
Dati Tecnici | |||
Dimensioni area di lavoro L x P x A |
600x700x900 mm. | 1200x700x900 mm. | 1800x700x900 mm. |
Capacità bacinella | 6.3 Litri | 12.5 Litri | 19 |
Dimensioni d'ingombro L x P x A |
680x780x1540 mm. (con supporto 750x780x2340) |
1280x780x1540 mm. (con supporto 1300x780x2340) |
1880x780x1540 mm. (con supporto 1900x780x2340) |
Dimensioni d'ingombro con convogliatore aria L x P x A |
680x780x1670 mm. (con supporto 750x780x2470) |
1280x780x1670 mm. (con supporto 1300x780x2470) |
1880x780x1670 mm. (con supporto 1900x780x2470) |
Volume d'aria filtrato | 330 m³ / ora. | 600 m³ / ora. | 1000 m³ / ora. |
Velocità media dell'aria | 0.50 mt / sec. | 0.50 mt / sec. | 0.50 mt / sec. |
Peso | 92 Kg. | 150 Kg. | 210 Kg. |
Rumorosità | ≤60 dB | ≤60 dB | ≤60 dB |
Dati Elettrici | |||
Alimentazione elettrica | 230 V - 50 Hz | 230 V - 50 Hz | 230 V - 50 Hz |
Assorbimento | 140 W + 440 W | 280 W + 440 W | 420 W + 440 W |
Fusibili di protezione | 2 x 3 AF (5 x 20) mm | 2 x 5 AF (5 x 20) mm | 2 x 5 AF (5 x 20) mm |
Fusibili di protezione su presa servizio |
1 x 2 AF (5 x 20) mm | 1 x 2 AF (5 x 20) mm | 1 x 2 AF (5 x 20) mm |
Presa di collegamento rete | 10 A | 10 A | 10 A |
Modello | Descrizione | Codice |
---|---|---|
600/A Combi | Con filtro a carboni attivi per sostanze generiche | 29940020 |
600/B Combi | Con filtro a carboni attivi impregnati per Aldeide e Derivati | 29940023F |
600/B Combi | Con filtro a carboni attivi impregnati per Ammoniaca | 29940023A |
600/B Combi |
Con filtro a carboni attivi per Gas Acidi - Acido Solforico Acido Nitrico - Zolfo - Idrogeno Solfato - Anidride Solforosa |
29940023G |
600/B Combi | Con filtro a carboni attivi impregnati per Iodio | 29940023I |
600/B Combi | Con filtro a carboni attivi impregnati per Mercurio | 29940023M |
600/HEPA | come modello 600/A completa di filtro HEPA, prefiltro ma senza filtro a carboni | 29940040 |
1200/A Combi | Con filtro a carboni attivi per sostanze generiche | 29940021 |
1200/B Combi | Con filtro a carboni attivi impregnati per Aldeide e Derivati | 29940024F |
1200/B Combi | Con filtro a carboni attivi impregnati per Ammoniaca | 29940024A |
1200/B Combi |
Con filtro a carboni attivi per Gas Acidi - Acido Solforico Acido Nitrico - Zolfo - Idrogeno Solfato - Anidride Solforosa |
29940024G |
1200/B Combi | Con filtro a carboni attivi impregnati per Iodio | 29940024I |
1200/B Combi | Con filtro a carboni attivi impregnati per Mercurio | 29940024M |
1200/HEPA | come modello 600/A completa di filtro HEPA, prefiltro ma senza filtro a carboni | 29940015 |
1800/A Combi | Con filtro a carboni attivi per sostanze generiche | 29940022 |
1800/B Combi | Con filtro a carboni attivi impregnati per Aldeide e Derivati | 29940025F |
1800/B Combi | Con filtro a carboni attivi impregnati per Ammoniaca | 29940025A |
1800/B Combi |
Con filtro a carboni attivi per Gas Acidi - Acido Solforico Acido Nitrico - Zolfo - Idrogeno Solfato - Anidride Solforosa |
29940025G |
1800/B Combi | Con filtro a carboni attivi impregnati per Iodio | 29940025I |
1800/B Combi | Con filtro a carboni attivi impregnati per Mercurio | 29940025M |
1800/HEPA | come modello 600/A completa di filtro HEPA, prefiltro ma senza filtro a carboni | 29940043 |
Descrizione | Codice 600 | Codice 1200 | Codice 1800 |
---|---|---|---|
Doppia parete di fondo e cielino superiore in PVC bianco per facilitare l’aspirazione dell’aria |
30900031 | 30900030 | 30900032 |
Raccordo convogliatore aria diam.mm. 150 per scarico esterno con griglia antivento |
29690009 | 29690010 | - |
Raccordo convogliatore aria diam.mm. 200 per scarico esterno con griglia antivento |
- | - | 29690015 |
Chiusura frontale plexiglass | 29790037 | 29790041 | - |
Chiusura frontale inox. | 30900142 | - | - |
Chiusura frontale plexiglass con guanti e prefiltro | 29790036 | 29790013 | - |
Filtro assoluto HEPA (da inserire tra il filtro a carboni e la camera di lavoro) | 30300018 | 30300063 | 29790081 |
Modulo EXACARAB | - | - | 30300128 |
Rubinetto acqua (collo cigno) | 29710005 | 29710005 | 29710005 |
Rubinetto miscelatore acqua calda/fredda con doccetta estraibile | 29710006 | 29710006 | 29710006 |
Rubinetto aria / vuoto | 29710002 | 29710002 | 29710002 |
Rubinetto azoto (pressione max 10 bar) | 29710008 | 29710008 | 29710008 |
Rubinetto ossigeno (pressione max 10 bar) | 29710016 | 29710016 | 29710016 |
Rubinetto argon / gas inerti (pressione max 10 bar) | 29710017 | 29710017 | 29710017 |
Rubinetto formalina (pressione max 10 bar) | 29710015 | 29710015 | 29710015 |
Rubinetto anidride carbonica (pressione max 10 bar) | 29710014 | 29710014 | 29710014 |
Rubinetto gas (pressione max 2 bar) | 29710003 | 29710003 | 29710003 |
Presa di corrente supplementare esterna nr. 3 posti (schuko e/o italiana) | 29790022 | 29790022 | 29790022 |
Piano di lavoro in polipropilene bianco spessore mm. 10 (in alternativa a quello in acciaio inox, in dotazione) |
30500060 | 30500057 | 30500058 |
Vasca acciaio inox scarico acqua (dim.mm. 240x135x150 h.- Lt. 4,1) | 30750005 | 30750005 | 30750005 |
Coperchio inox mm. 265x165 per vasca mm. 240x130 | 29770007 | 29770007 | 29770007 |
Vasca acciaio inox scarico acqua (dim.mm. 300x330x1200 h.- Lt. 19) | - | 30750007 | 30750007 |
Vasca acciaio inox scarico acqua (dim.mm. 500x300x200 h.- Lt. 30) | - | 30750001 | 30750001 |
Vasca in polipropilene scarico acqua (dim.mm. 250x100x150 h) | 30750014 | 30750014 | 30750014 |
Supporto per cappa accessoriata con vasca inox, dim.mm. 800x800x830 h |
29850020 | - | - |
Supporto per cappa accessoriata con vasca inox, dim.mm. 1300x700x800 h | - | 29850004 | - |
Supporto per cappa accessoriata con vasca inox, dim.mm. 1900x700x800 h | 29850015 | ||
Tavolo di supporto per cappa dim.mm. 800x800x830 h | 29850001 | - | - |
Tavolo di supporto per cappa dim.mm. 1400x800x830 h | - | 29850005 | - |
Kit 4 ruote per supporto cappa | 29850027 | 29850027 | - |
Cassettiera metallica a 3 cassetti con ruote (mm. 410x500x570 h.) | 29840002 | 29840002 | 29840002 |
