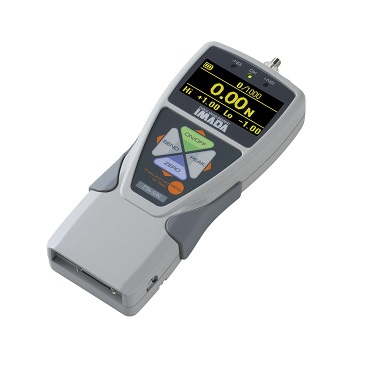

Dinamometri Digitali ZT
Dinamometri palmari di ultima generazione per la misura della Forza.
Bidirezionali per trazione e compressione, robusti, precisi e semplici da usare.
Rapidissimi nella misura (2000 letture/sec).
Disponibili nella versione avanzata ZTA o in quella standard ZTS.
. Display luminoso visibile anche al buio;
. Facile set up anche in italiano;
. Display configurabile in base alle proprie esigenze;
. Salvataggio dati direttamente dentro la pennetta USB [solo ZTA];
. Indica lo spostamento [solo ZTA] quando è unito agli stativi corredati di encoder;
. Cattura 1° e 2° picco [solo ZTA];
. Velocità di campionamento di 2000 data/sec.
I dinamometri della serie ZT sono sofisticati strumenti digitali a microprocessori ideali in tutte le misure della Forza dove è richiesto uno strumento palmare di facile impiego, con elevata velocità di campionamento ed acquisizione (2000 data/sec), alta sensibilità ed eccellente precisione.
Possono eseguire misure di trazione e di compressione, mostrando il risultato su un ampio display digitale (il più grande della categoria), ora visibile anche al buio, che visualizza tutte le indicazioni relative alla direzione del vettore, all’unità di misura, alla funzione di picco (ora 1° e 2°) ed allo stato delle batterie oltre che la data e l'ora.
Una semplice e robusta tastiera a membrana consente la programmazione di tutte le funzioni, come la selezione dell’unità di misura, l’impostazione dei limiti di controllo, l’attivazione della funzione di registrazione del picco, la memorizzazione del valore, la trasmissione dei dati o l’inversione del display per l’impiego dello strumento anche capovolto.
Ottimi per l'installazione su stativi, macchine o strumenti per prove fisico-meccaniche, oppure per eseguire misure sulle linee di produzione o all’aperto, potendo funzionare senza fonti di alimentazione esterna per oltre 8 ore.
I dinamometri della serie ZT sono disponibili in due versioni: ZTA (modello avanzato) o ZTS (modello standard).
Entrambi i modelli sono dotati di collegamento USB, RS232C e uscita analogica; i modelli avanzati ZTA possono però registrare i dati direttamente su una pennetta USB e uniti a uno stativo con scala lineare possono visualizzare la misurazione dello spostamento.
Con i dinamometri ZTA ora è possibile comporre sistemi di prova low cost a prestazioni eccellenti.
I dinamometri sono venduti completi di una valigetta di trasporto in materiale plastico rigido antiurto, dell’alimentatore/caricabatterie, delle pile ricaricabili, di una prolunga per il terminale di misura, di un puntale conico, un puntale indentato, un puntale a testa piatta, un puntale a gancio piccolo, un puntale a gancio grande, un puntale a scalpello ed un puntale a forca grande.
Su richiesta sono disponibili numerosi morsetti o accessori bloccaprovino specializzati ognuno per il proprio compito applicativo (es. verifica tensionamento cavetti, trazione di pellicole, adesione dei nastri, perforatori, etc.), e banchetti ad azionamento manuale o motorizzato con i quali svolgere le prove in modo ripetibile assicurando condizioni di impiego agevoli e semplificate.
Modello | ZTA | ZTS |
---|---|---|
Caratteristiche | Modello avanzato: Salva i dati su pendrive USB e indica lo spostamento su display e altro | Modello Standard: con gli stessi benefici in performan- ce del modello ZTA ma con funzioni ridotte |
Precisione | +/- 0,2 % del F.S. +/- 1 digit | |
Unità di misura | N, kgf, Lbf pre selezionabili tramite tastiera | |
Sovraccarico | Fino al 200% del F.S. senza
danneggiamento. LED luminoso lampeggiante di avviso oltre il 110% della portata |
|
Display | Display digitale LCD ad alto contrasto da 4 digit Tastiera a membrana con avvisatore acustico alla pressione dei tasti Numeri e indicazioni capovolgibili Spie luminose per le soglie discriminanti (max-min) e per il sovraccarico Vetro di protezione del display in policarbonato Aggiornamento dei valori 10 volte al secondo (per la leggibilità) |
|
Temperatura d'esercizio | Da 0 a 40°C e umidità relativa dal 20 all' 80% | |
Funzioni | Display suddiviso in 3 fasce e customizzabile
nell'header e footer con dati propri Valore di picco registrabile in trazione o in compressione Memoria interna non-volatile con possibilità di registrare fino a 1000 valori di picco Comparatore digitale del valore programmato col valore attuale Display reversibile e possibilità di invertire il segno -/+ Azzeramento automatico selezionabile ad intervalli (da 1 a 25 secondi) Spegnimento a tempo. Funzione di damping, Calendar display |
|
Rileva il 1° e 2° picco, lo spostamento al picco e azzera lo spostamento al valore della forza scelto | / | |
External Connecting | switch SEND (a point of contact holding), Zero reset, Peak ON/OFF setting | |
Output | USB, RS232C, 2 VDC analog output (D/A), Comparatore a 3 soglie (-NG/OK/+NG) | |
Subcomparatore a 2 soglie | / | |
Peso | Modelli da 2N a 1000N: Approx.490g (*5) Modelli da 2500N, 5000N: Approx.1100g (*5) | |
Accessori | AC adapter, Inspection certificate, CD driver, Attachments, USB cable, Carrying case. | |
Adattatore per pen drive USB | / |
Descrizione | Capacità | Risoluzione | Codolo di Misura |
---|---|---|---|
ZTA-ZTS 2 N | 2 N | 0.001 N | Filettatura M6 |
ZTA-ZTS 5 N | 5 N | 0.001 N | Filettatura M6 |
ZTA-ZTS 20 N | 20 N | 0.01 N | Filettatura M6 |
ZTA-ZTS 50 N | 50 N | 0.01 N | Filettatura M6 |
ZTA-ZTS 100 N | 100 N | 0.1 N | Filettatura M6 |
ZTA-ZTS 200 N | 200 N | 0.1 N | Filettatura M6 |
ZTA-ZTS 500 N | 500 N | 0.1 N | Filettatura M6 |
ZTA-ZTS 1000 N | 1000 N | 1 N | Filettatura M6 |
Cavo | Tipologia | Descrizione Utilizzo |
---|---|---|
CB-108 | Cavo Analogico | Per connettere multimetri, oscilloscopi |
CB-118 | Cavo Analogico (per l'opzione AN) | Per connettere multimetri, oscilloscopi |
CB-208 | Cavo RS232C | Per connettere PC con sistemi proprietari |
CB-308 | Cavo Digimatic | Per connettere stampantine DP-1VR |
CB-508 | Cavo opzionale per Stativi modello MX | Per connettere stativo e dinamometro e attivare il controllo della forza o le funzioni di prevenzione dei sovraccarichi |
CB-518 | Cavo opzionale per Stativi MX2 e EMX | Per connettere stativo e dinamometro e attivare il controllo della forza o le funzioni di prevenzione dei sovraccarichi |
CB-718 | Cavo di collegamento per misurare lo spostamento in unione allo stativo MX2-FA | Per connettere dinamometro e stativo con encoder interno per consentire la misurazione della forza/spostamento |
CB-728 | Cavo di collegamento per misurare lo spostamento in unione allo stativo EMX-FA | Per connettere dinamometro e stativo con encoder interno per consentire la misurazione della forza/spostamento |
CB-908 | Open end connection cable | Output cable for loose wire 37 pin (Useful for connection with unique equipment.) |
