I mulini frantumatori, detti anche Frantoi a Mascelle, si prestano alla pre-frantumazione ed alla frantumazione grossolana di materiali medio-duri, duri e fragili.
La varietà di materiali offerti uniti ad efficienza e sicurezza, li rendono ideali sia per la preparazione del campione in laboratorio che inseriti in impianti produttivi.

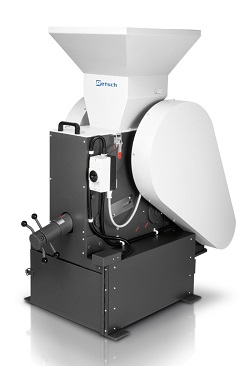

Il frantoio a mascelle BB 300 è usato per una rapida e delicata frantumazione e pre-frantumazione di materiali medio-duri, duri, fragili e tenaci.
La varietà di materiali offerti, come non contaminanti da metalli pesanti, lo rendono ideale per la preparazione di campioni in laboratori ed impianti industriali.
Per piccole quantità di campioni, il BB 300 può essere utilizzato per singoli batch; per qunatità maggiori può lavorare in continuo.
Il controllo dell'ampiezza può essere regolato per ottenere risultati riproducibili.
La rondella elastica Belleville protegge l'unità da sovraccarichi ed insieme alla lubrificazione centrale garantisce una lunga durata d'esercizio.
Principio di funzionamento
Il frantoio a mascelle BB 300 è un robusto e potente frantoio.
Il materiale in ingresso passa attraverso la tramoggia ed entra nella camera di frantumazione.
La riduzione avviene nell’area tra la mascella fissa e quella mossa da un movimento eccentrico.
Il movimento ellittico frantuma il campione che cade per gravità.
Appena il campione è più piccolo dell’ampiezza delle mascelle, cade in un ricettacolo estraibile.
La regolazione in continuo dell’ampiezza delle mascelle assicura un ottimale riduzione in accordo con il valore impostato sulla scala graduata.
Esempi di campione
Clinker cemento, basalto, carbone, carbone fossile, ceramica, chamotte, fango, feldspato, granito, leghe, materiali costruzione, minerale, minerali, ossido ceramico, quarzo, rocce, silicone, vetro, ...
Vantaggi prodotto
•Eccellenti performances di frantumazione
•Punto di azzeramento per compensazione usura
•Infinitely gap width setting
•Protezione da sovraccarico
•Vasta gamma di materiali per macinazione senza contaminazione
•Evita rimbalzo dalla tramoggia di carico
•Blocco motore con switch di sicurezza
•Camera di macinazione facile da pulire
•Connettore per estrazione polvere
•Lubrificazione centralizzata
•Disponibile per integrazione in impianti
•Versione speciale per la macinazione di materiali semi-conduttori.
Modello | BB 300 |
---|---|
Applicazioni | prefrantumazione grossolana |
Campo di applicazione | chimica / plastica, materiali da costruzione, ingegneria / elettronica, l'ambiente / riciclaggio, geologia / metallurgia, vetro / ceramica |
Materiale in ingresso | medio-duro, duro, fragile |
Principio di macinazione | pressione |
Pezzatura materiale in ingresso | < 130 mm |
Finezza finale | < 5 mm |
Materiale degli accessori di macinazione | manganese acciaio, acciaio inox, carburo di
tungsteno, acciaio 1.1750 (per macinazione di metalli pesanti) |
Ampiezza mascelle | 138 x 198 mm |
Regolazione larghezza | 1 - 40 mm |
Visualizzazione distanza tra le mascelle | Scala |
Regolazione del punto di contatto | Si |
Tremoggia con cardini | Si |
Unità estrazione della polvere | Si |
Sistema di lubrificazione | Si |
Versione da processo | Opzionale |
Capacità ricettacolo | 27.5 L / 35.4 L |
Guida | Motore trifase |
Unità di potenza | 3.0 KW |
Dati alimentazione elettrica | diverse tensioni elettriche |
Potenza connessione | Trifase |
Codice di protezione | IP 54 |
Dimensioni (W x H x D) | 670 x 1450 x 1600 mm |
Peso netto | ~ 700 kg |
Standard | CE |
Descrizione mascelle di frantumazione / piastre di usura | Codice |
---|---|
BB 300, 3/N ~ 400 V, 50 Hz, acciaio manganese / acciaio inox | 20.054.1001 |
BB 300, 3/N ~ 400 V, 50 Hz, acciaio inox / acciaio inox | 20.054.1003 |
BB 100, 3/N ~ 400 V, 50 Hz, carburo di tungsteno / acciaio inox | 20.054.1013 |
BB 300, 3/N ~ 400 V, 50 Hz, acciaio 1.1750
/ acciaio 1.0344, per macinazione senza contaminazione da metalli pesanti |
20.054.1006 |
BB 300, 3/N ~ 400 V, 50 Hz, carburo di
tungsteno / carburo di tungsteno, tutte le parti che entrano in contatto con il campione sono in acciaio anticontaminazione |
20.061.0001 |
Descrizione | Codice |
---|---|
Ricettacolo, acciaio galvanizzato, 27.5 Litri | 05.045.0048 |
Ricettacolo, plastica, 35.4 Litri | 05.045.0049 |
Carrello per ricettacolo, capacità max 150 Kg | 22.906.0001 |
Mascelle di frantumazione, acciaio manganese, 1 paio | 22.048.0007 |
Mascelle di frantumazione, acciaio inox, 1 paio | 22.048.0008 |
Mascelle di frantumazione, carburo di tungsteno, 1 set | 22.048.0021 |
Mascelle di frantumazione, acciaio 1.1750, 1 paio, per macinazione senza contaminazione da metalli pesanti |
22.048.0019 |
Piastre usura, acciaio inox, 1 paio | 22.711.0004 |
Piastre usura, acciaio 1.0344, 1 paio, per macinazione senza contaminazione da metalli pesanti |
22.711.0013 |
Lubrificante | 05.664.0001 |
Cinghia V, 1 set (4 pezzi) | 22.351.0004 |
