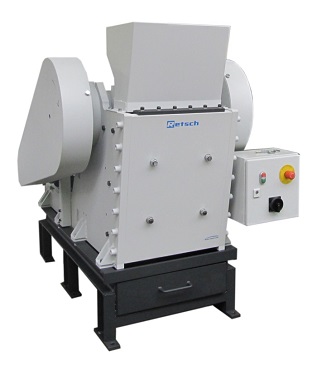

Jaw Crusher BB 600 XL





Frantoio a Mascelle BB 600 XL - strumenti da laboratorio - TecnoLab
  Scheda Tecnica Frantoio a Mascelle BB 600 XL - strumenti da laboratorio - TecnoLab

Descrizione

I mulini frantumatori, detti anche Frantoi a Mascelle, si prestano alla pre-frantumazione ed alla frantumazione grossolana di materiali medio-duri, duri e fragili.

La varietà di materiali offerti uniti ad efficienza e sicurezza, li rendono ideali sia per la preparazione del campione in laboratorio che inseriti in impianti produttivi.



Il frantoio a mascelle BB 600 XL è usato per una rapida, efficace, frantumazione e pre-frantumazione di materiali medio-duri, duri, fragili e tenaci.

A causa della bassa altezza di installazione (1 m), il BB 600 XL è l'ideale per il funzionamento continuo in impianti automatici e stazioni di campionamento.

Grazie al design compatto del BB 600 XL può sostituire un frantoio a mascelle negli impianti esistenti.

Piccole quantità di campioni di grandi dimensioni delle particelle possono essere schiacciati nel frantoio a mascelle BB 600 XL.



Principio di funzionamento

Il frantoio a mascelle BB 600 XL è un robusto e potente frantoio.

Il materiale in ingresso passa attraverso la tramoggia anti rimbalzo ed entra nella camera di frantumazione.

La riduzione avviene nell'area cuneo tra la ganascia fissa e rompendo l’ultima ganascia mobile azionata da un albero eccentrico.

Il movimento ellittico frantuma il campione che poi si muove verso il basso per gravità.

Raggiunta la fessura di scarico, cade in un collettore rimovibile, o per applicazioni continue, su un nastro trasportatore, vibratore o campionatore.



Esempi di campione

Clinker cemento, basalto, carbone, carbone fossile, ceramica, chamotte, fango, feldspato, granito, leghe, materiali costruzione, minerale, minerali, ossido ceramico, quarzo, rocce, silicone, vetro, ...



Vantaggi prodotto

•Elevato rapporto di frantumazione

•Elevata produttività fino a 3.500 Kg/h

•Regolazione della distanza tra le Mascelle

•Protezione da sovraccarico

•Dimensione delle mascelle di frantumazione: altezza 600 mm / larghezza 400 mm

•Tramoggia anti-rimbalzo

•Camera di macinazione facile da pulire

•In continuo e a batch

•Connettore per estrazione polvere

•Lubrificazione centralizzata

•Disponibile per integrazione in impianti



Dati Tecnici

Modello BB 600 XL
Applicazioni prefrantumazione grossolana
Campo di applicazione chimica / plastica, materiali da costruzione, ingegneria / elettronica, l'ambiente / riciclaggio, geologia / metallurgia, vetro / ceramica
Materiale in ingresso medio-duro, duro, fragile
Principio di macinazione pressione
Pezzatura materiale in ingresso < 350 x 170 mm
Finezza finale < 6 mm
Materiale degli accessori di macinazione Acciaio manganese
Ampiezza mascelle 400 x 240 mm
Regolazione larghezza 6 - 60 mm con piastre distanziatrici
Unità estrazione della polvere Si
Sistema di lubrificazione Opzionale
Versione da processo Opzionale
Capacità ricettacolo 30 L
Guida Motore trifase
Unità di potenza 15 KW
Dati alimentazione elettrica diverse tensioni elettriche
Potenza connessione Trifase
Codice di protezione IP 55
Dimensioni (W x H x D) 925 x 1600 x 1370 mm
Peso netto ~ 1350 kg
Standard CE



Codice Prodotto

Descrizione mascelle di frantumazione / piastre di usura Codice
BB 600 XL, 3/N ~ 400 V, 50 Hz, acciaio manganese / acciaio temprato
completo di tramoggia, recipiente di raccolta e telaio di base		 21.004.0009
BB 600 XL, 3/N ~ 400 V, 50 Hz, acciaio manganese / acciaio temprato
Versione per l'integrazione in un sistema presso la sede del cliente, con la dichiarazione del fabbricante secondo la direttiva CE, con motore trifase, senza tramoggia, telaio e salvamotore		 21.004.0006
BB 600 XL, 3/N ~ 400 V, 50 Hz, acciaio manganese / acciaio temprato
Versione con unità di separazione, con la macchina di smistamento automatico con 3 frazioni per sottodimensionati e 1 frazione per oversize		 21.004.0005



Accessori

Descrizione Codice
Mascelle di frantumazione, acciaio manganese, 1 paio 23.048.0032
Piastra usura, acciaio indurito, 1 paio 23.711.0024
