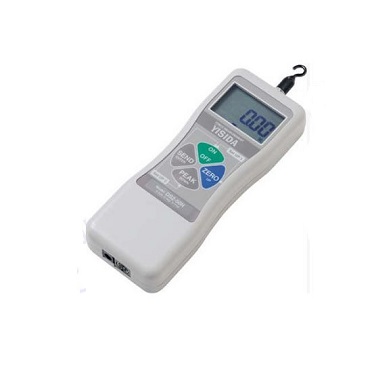

Dinamometro Digitale modello DS2
Una nuova linea di strumenti per la misura della Forza con elevate prestazioni e un eccellente rapporto fra il prezzo e le prestazioni.
Forniti di serie con un completo set di piccoli accessori, il carica batterie, le batterie ricaricabili, la valigetta di trasporto con interno in polistirolo sagomato e certificato di taratura del costruttore.
• Per prove meccaniche di trazione e compressione diretta (tira/spingi);
• Modelli disponibili con fondo scala da 200 g a 100 kg (da 2 N a 1000 N);
• Misura in tempo reale con campionamento di 1000 letture al secondo;
• Display con scritte capovolgibili tramite pressione combinata dei tasti;
• Fermo immagine sul valore di picco (selezione tramite un tasto);
• Rappresentazione dei valori misurati in N, kg e libbre;
• Resistenza al sovraccarico fino al 200% senza danni (il display lampeggia oltre il 110% della portata);
• Pulsante di tara per bilanciare il peso di eventuali accessori;
• Funzionamento con batterie ricaricabili NiMHo tramite rete;
• Indicatore di batteria in esaurimento lampeggiante su display;
• Porte di collegamento RS232, MitutoyoDigimatice analogica.
I dinamometri digitali palmari della serie DS2 sono strumenti di misura precisi, robusti e semplici da usare; eccellenti per tutti gli impieghi dove serve uno strumento compatto e facilmente trasportabile.
Possono funzionare con le pile interne ricaricabili oppure tramite il normale alimentatore/caricabatteriefornito a corredo (come un telefonino).
L'involucro dello strumento è realizzato in alluminio pressofuso e verniciato, i bordi sono arrotondati e la forma del guscio consente una agevole impugnatura.
Sulla sommità fuoriesce un piccolo codolo cilindrico filettato con passo M6 collegato direttamente al sensore di misura della Forza che si trova protetto all’interno; sulla parte filettata si possono avvitare ganci, piattelli, morsetti o altri dispositivi accessori per l’esecuzione della prova.
Il display LCD è di facile lettura con grandi numeri; presenta i valori misurati nell'unità di misura prescelta (lb, kg o Newton), la direzione del vettore Forza (trazione o compressione), l’indicazione della modalità operativa (lettura dei valori in tempo reale o fermo immagine sul valore massimo raggiunto) e lo stato delle batterie interne ricaricabili del tipo NiMH.
Una semplice tastiera a membrana consente di impostare tutti i parametri di funzionamento.
Una presa multipolare permette di collegare lo strumento a diverse periferiche; sono presenti una porta seriale bi-direzionale RS-232C per il collegamento ad un Personal Computer, una porta con segnale BCD Mitutoyoper il collegamento ad una stampante statistica e una porta con segnale analogico da ±1V DC per il collegamento ad un registratore grafico.
I dinamometri della serie DS2 sono forniti comprensivi di in un set di accessori composto da: un gancio piccolo, un puntale con intaglio, un puntale svasato, un puntale conico, un piattellinocircolare e una asticella di prolunga, le pile ricaricabili, l'alimentatore caricabatteriee una valigetta di materiale plastico con maniglia e interno riempito in polistirolo sagomato per alloggiare e proteggere il contenuto.
Precisione strumento | ± 0.2 del Fondo Scala (portata nominale) ± 1 LSD |
---|---|
Deflessione del sensore | 0.2 mm a pieno carico |
Unità di misura selezionabili | Libbre, chilogrammi o
Newton con selezione tramite pulsanti |
Tara (azzeramento del display) | Fino al 10 % della portata |
Capacità di sovraccarico | Per i modelli fino a
5N - 150% del F.S. senza danneggiamento Per i modelli da 20N - 200% del F.S. senza danneggiamento Nota: il display lampeggia oltre il 110% del F.S. |
Display Strumento | LCD ad alto contrasto
con 4 digit Le scritte sono capovolgibili tramite pressione dei tasti |
Aggiornamento valori sul display | 10 volte/secondo per rendere agevole la lettura |
Campionamento | 1000 volte/secondo (filtrabile tramite pressione combinata dei tasti) |
Alimentazione | 4 batterie
ricaricabile NiMH (stilo tipo AA) o alimentatore di rete |
Autonomia operativa | 10 ore di uso continuo con pile ricaricate |
Indicatore di stato delle batterie | Sul display LCD con
lampeggiamento in caso di carica residua bassa |
Convertitore A/D | 14-bit con sistema delta/sigma |
Porte di collegamento | RS-232 per
collegamento a Personale Computer BCD Mitutoyo Digimatic Uscita analogica ± 1 VDC |
Peso dello strumento | Circa 420 grammi (accessori esclusi) |
Temperatura di esercizio | da 0 °C a 40 °C (da 32 ° a 100 °F) |
Modello | Newton | Kg / g | Lb / oz |
---|---|---|---|
DS2 - 2 | 2 N (0.001 N) | 200 g (0.1 g) | 7 oz (0.001 oz) |
DS2 - 5 | 5 N (0.001 N) | 500 g (0.1 g) | 17.64 oz (0.01 oz) |
DS2 - 20 | 20 N (0.01 N) | 2 Kg (0.001 Kg) | 4.409 lb (0.001 lb ) |
DS2 - 50 | 50 N (0.01 N) | 5 Kg (0.001 Kg) | 11.02 lb (0.01 lb ) |
DS2 - 200 | 200 N (0.1 N) | 20 Kg (0.01 Kg) | 44.09 lb (0.01 lb ) |
DS2 - 500 | 500 N (0.1 N) | 50 Kg (0.01 Kg) | 110.2 lb (0.1 lb ) |
DS2 - 1000 | 1000 N (1 N) | 100 Kg (0.1 Kg) | 202.5 lb (0.1 lb ) |
Descrizione |
---|
Cavo CB-203 |
Cavo CB-101 |
Cavo CB-301 |
Software EZ-Harvest |
Software ZLINK-3° |
Miniprocessore "DIGIMATIC" tipo DP-1VR |
Afferraggi Opzionali Intercambiabili |
Stativi Opzionali |
